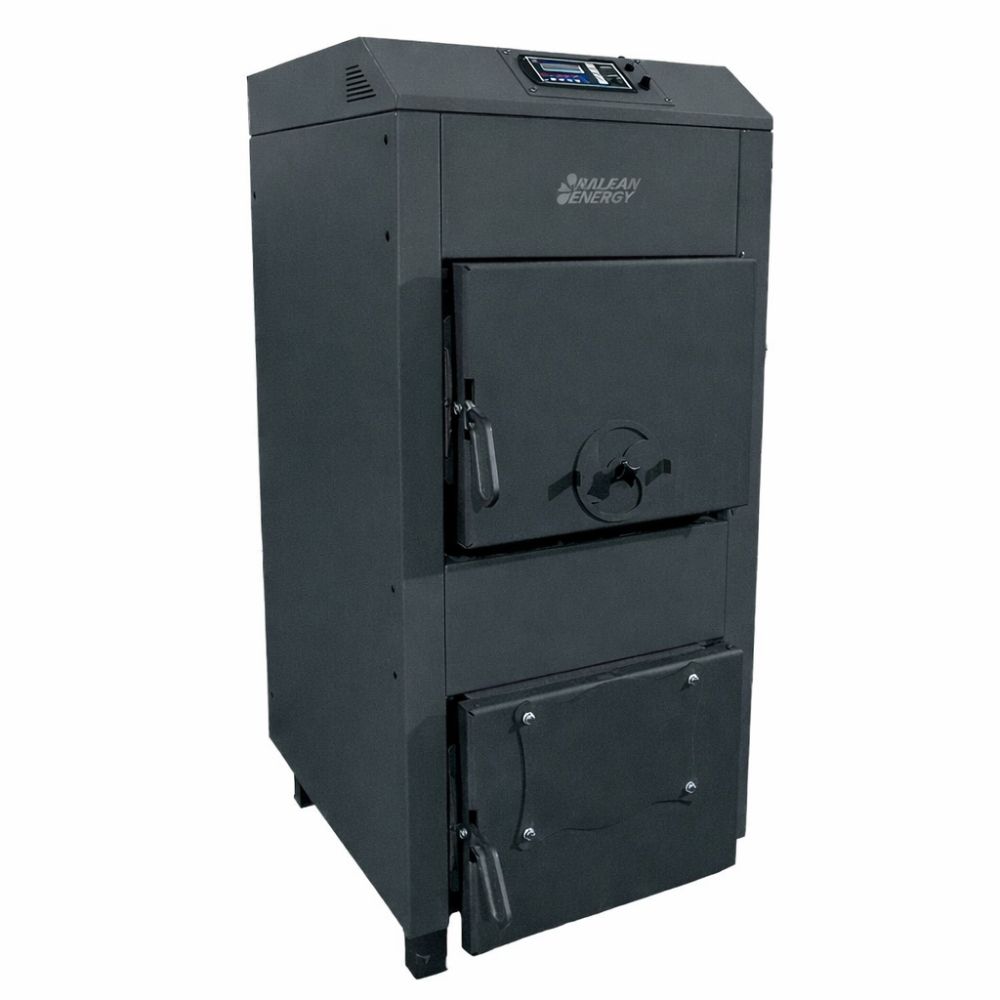

Kotel na tuhá paliva Balkan Energy P80, 80kW

Kotel na tuhá paliva vyrobený z oceli s inteligentním regulátorem a elektrickým ventilátorem pro přívod stlačeného a regulovatelného vzduchu. Kotle na tuhá paliva řady Balkan Energy P pokrývají rozsah od 30 do 100 kW a splňují potřeby vytápění středních až velkých instalací. Tyto kotle, určené pro spalování pevných paliv, nabízejí i možnost instalace hořáku na pelety.

Vlastnosti produktu

Konstrukce:

• Těleso kotle je vyrobeno z kvalitní oceli o tloušťce 5 mm.
• Vyznačuje se velkou spalovací komorou se širokou teplosměnnou plochou a nízkým odporem pro efektivnější tah.

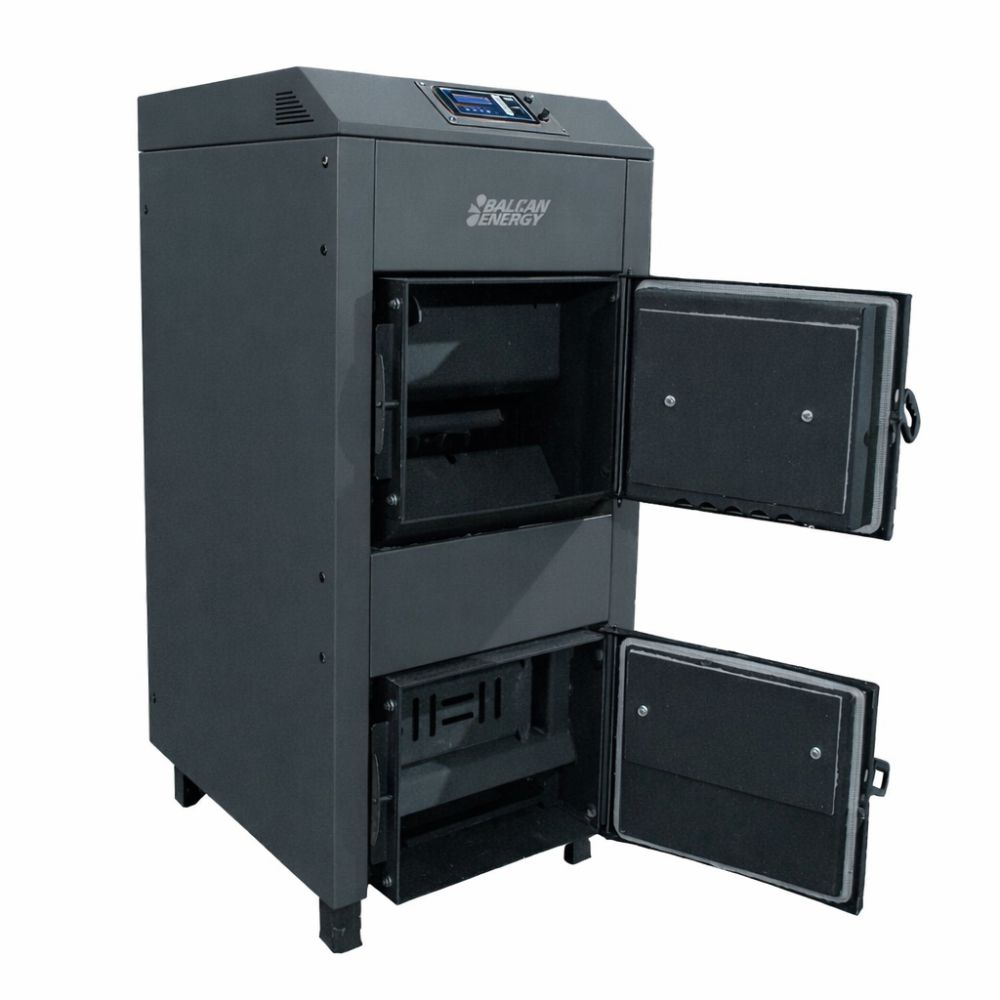

• Velká dvířka umožňují snadné nakládání rozměrných kusů dřeva.

Účinnost:

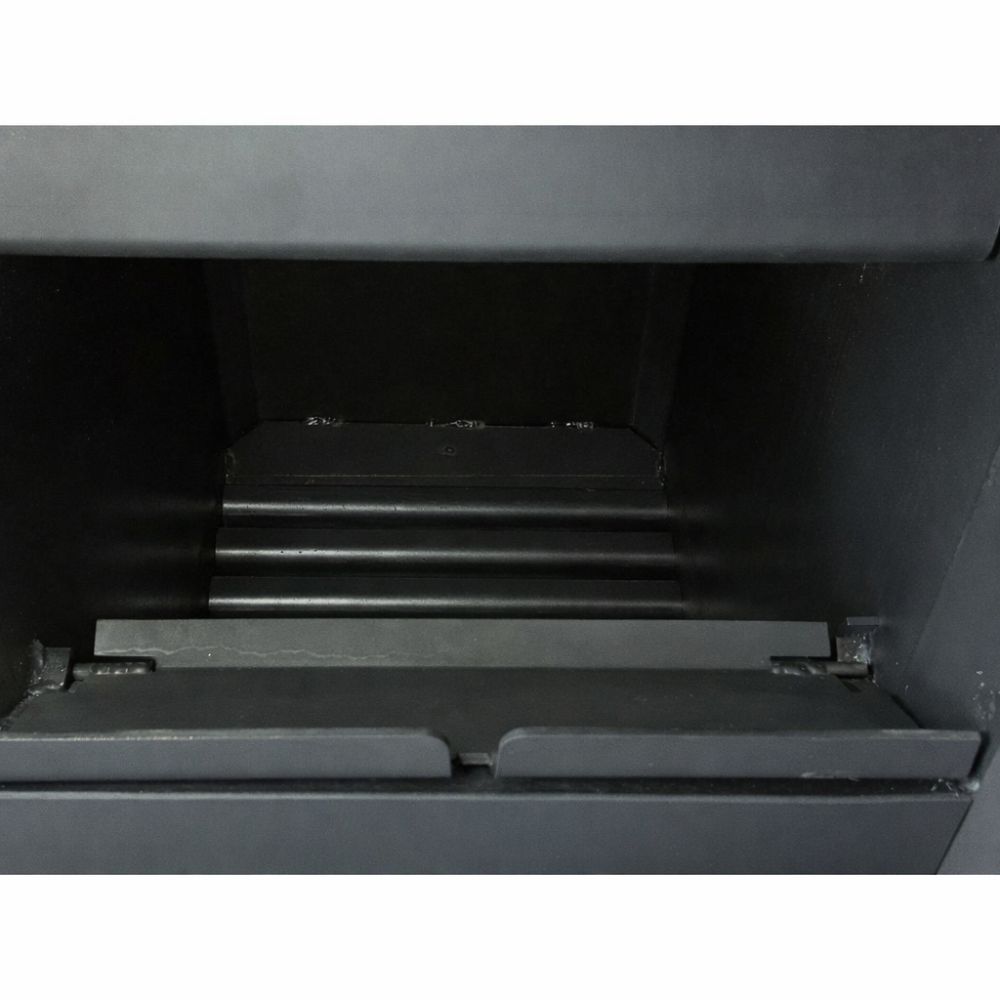

• Spalovací komora je žebrovaná pro zvětšení teplosměnné plochy a je navržena s trojitou výfukovou cestou pro maximalizaci výměny tepla.
• Třetí výfuková cesta je vyrobena z trubek s velkým průměrem pro efektivní řízení proudění výfukových plynů. Jeho součástí jsou turbíny pro úpravu průtoku výfukových plynů a optimalizaci spalování.
• Spalovací komora je zcela obklopena vodním pláštěm pro zvýšení účinnosti výměny tepla.
• Kotel je externě izolován hustou keramickou vatou, navrženou tak, aby odolala vysokým teplotám.

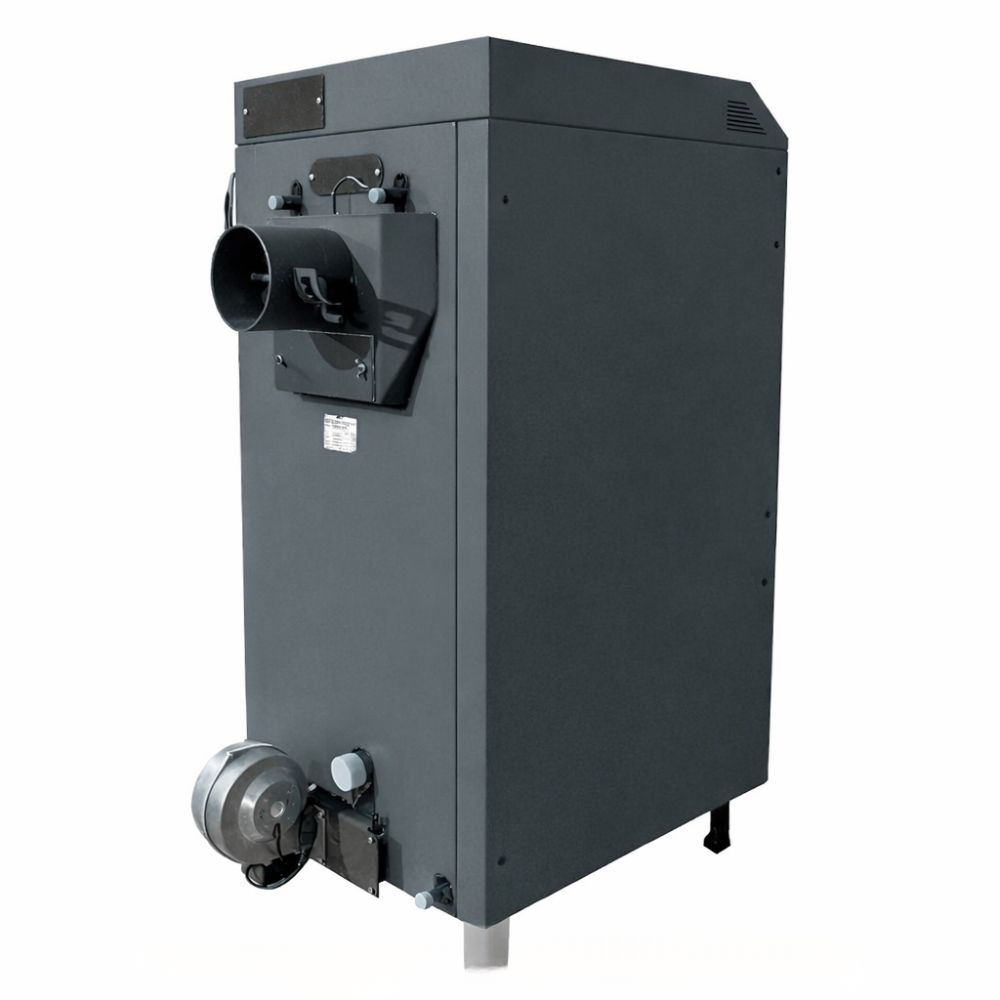

• Přívod vzduchu je regulován kvalitním ventilátorem umístěným v zadní části kotle. Elektronický regulátor měří teplotu vody v horní a spodní části kotle, stejně jako výstupní teplotu spalin, a automaticky upravuje přívod vzduchu pro optimalizaci spalování a maximalizaci spotřeby paliva na základě potřeb systému.
• Systém lze připojit k vnitřnímu termostatu.

Další vlastnosti:

• Žebrovaná spalovací komora pro větší teplosměnnou plochu.
• Trojitá výfuková cesta pro optimální výkon.
• Třetí cesta využívá potrubí velkého průměru s turbínami pro úpravu průtoku výfukových plynů.

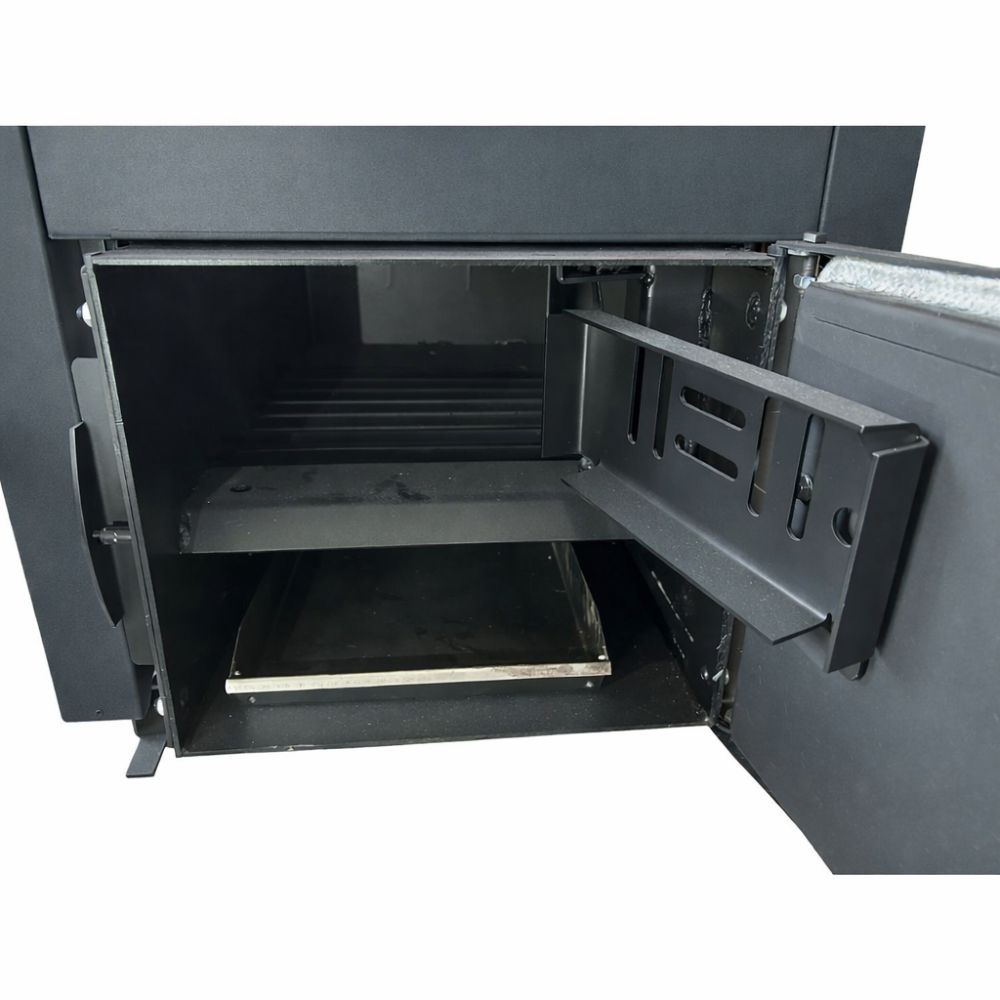

• Do spodních dvířek lze umístit hořák na pelety s volitelnou hrdlovou přírubou.


ST-81 zPID Regulátor nabíjení kotle na dřevo


Funkce ovladače:

• Ovládání ventilátoru s krokem 1 od 0 do 100.
• Ovládání oběhového čerpadla ústředního topení.
• Ovládání čerpadla teplé užitkové vody.
• Připojení pokojového termostatu pro lepší regulaci teploty.
• Software zPID pro automatické nastavení nasávání vzduchu, optimalizaci spalování a úsporu paliva.

Vybavení ovladače:

• LCD displej pro zobrazení naměřených hodnot.
• Dvě teplotní čidla vody v horní a spodní části kotlového tělesa (teplotní čidla ÚT)
• Jeden senzor teplé užitkové vody (HCW senzor)
• Jeden snímač teploty výparů.
• Vysokoteplotní ochrana s tepelným nadproudovým relé.
• Ovládací panel je vyroben z materiálů odolných vysokým i nízkým teplotám.

Princip fungování:

Inteligentní regulátor teploty ST–81 zPID je určen k regulaci provozu kotlů ústředního vytápění na tuhá paliva. Řídí čerpadlo ústředního topení, čerpadlo teplé užitkové vody a ventilátor. Existují čtyři provozní režimy:

• Vytápění domu
• Přednost kotle
• Paralelní oběhová čerpadla
• Letní režim

Regulátor měří teplotu spalin a vody v horní a spodní části kotle a pomocí funkce zPID automaticky upravuje nasávání vzduchu, optimalizuje spalování pro maximální výkon a úsporu paliva.


Bezpečnostní funkce:

Pro zajištění bezpečného a spolehlivého provozu je kotel vybaven různými bezpečnostními mechanismy:

• 3bar přetlakový ventil (součástí balení)
• Chladič: V zadní a horní části kotle musí být chladič (trubková konstrukce s velkým povrchem) připojen k vodovodní síti přes tepelný ventil s dálkovým čidlem (NENÍ součástí dodávky). V případě přehřátí se do chladiče uvolňuje voda, která odvádí teplo kotle do okolí.
• STB termostat, který přeruší napájení v případě přehřátí.
• Elektronický řídicí systém, který v případě přehřátí uzavře přívod vzduchu do spalovací komory.
• Automatické vypnutí přívodu vzduchu v případě výpadku proudu.

Zařízení vyhovuje normám EN 303-5 Certifikace CE.

Části kotle - schéma

1 - Spalovací komora
2 - Dvířka palivové nádrže
3 - Dvířka na čištění popela
4 - Tlakový ventilátor (pro kotle s ventilátorem)
5 - Regulace ST-81 zPID (pro kotle s ventilátorem)

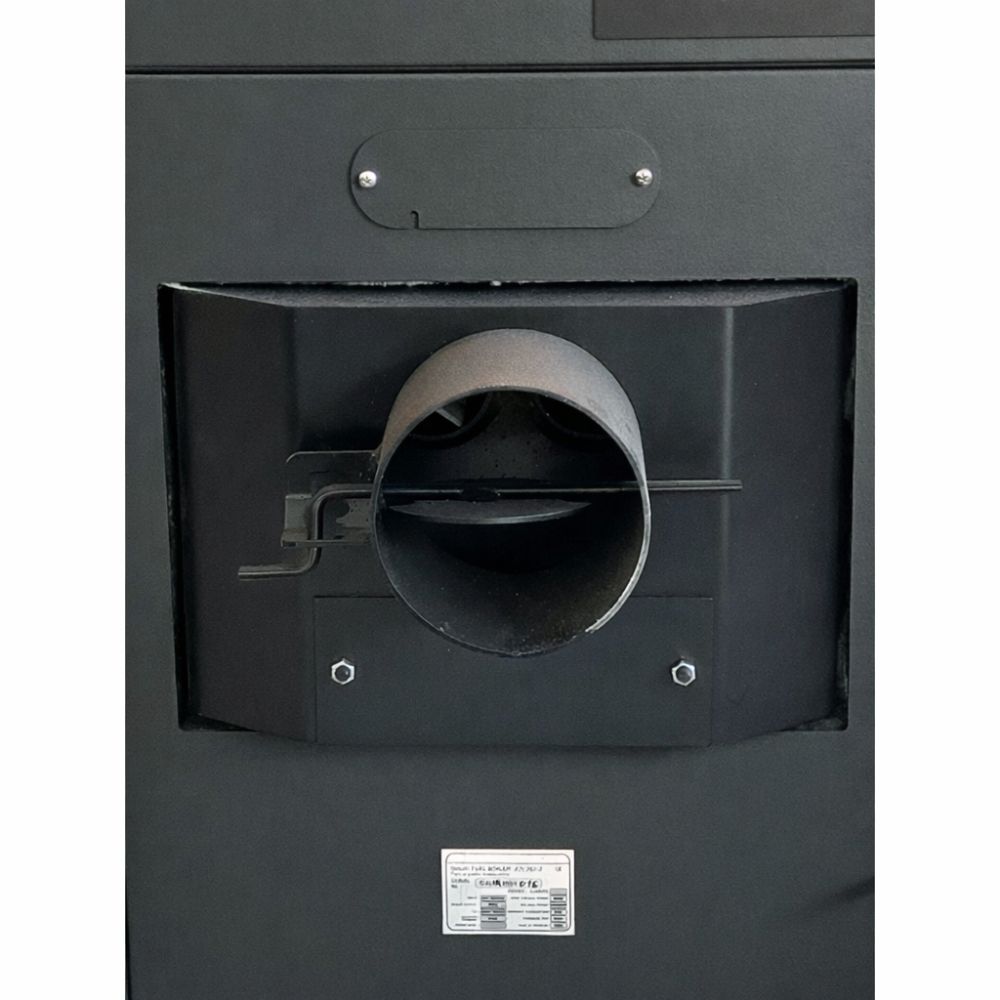

6 - Komín
7 - Ventil pro regulaci tahu v komíně
8 - Kontrolní otvor pro čištění komína
9 - Čidlo teploměru (pro kotle bez ventilátoru)
10 - Havarijní spirála
11 - Ventil sekundárního vzduchu
12 - Ventil přívodu vzduchu (pro kotle bez ventilátoru)
13 - Mechanický regulátor teploty (pro kotle bez ventilátoru)
14 - Kryt kabelové zásuvky
15 - Revizní kryt pro čidla
16 - G 1½“ šroubení pro přívod vody
17 - G 1½“ šroubení pro odvod vody
18 - G ½“ Přípojka pro plnění a vypouštění kotle
19 - Hořák kryt montážního otvoru
20 - Bezpečnostní poklop na popel
21 - Dvířka pro zajištění komína
22 - Horní bezpečnostní dvířka
23 - Popelník
24 - Rozdělovač vzduchu
25 - Pojistka
26 - Bezpečnostní termostat kotle – STB

Příklady schémat připojení kotle k různým typům topných zařízení
