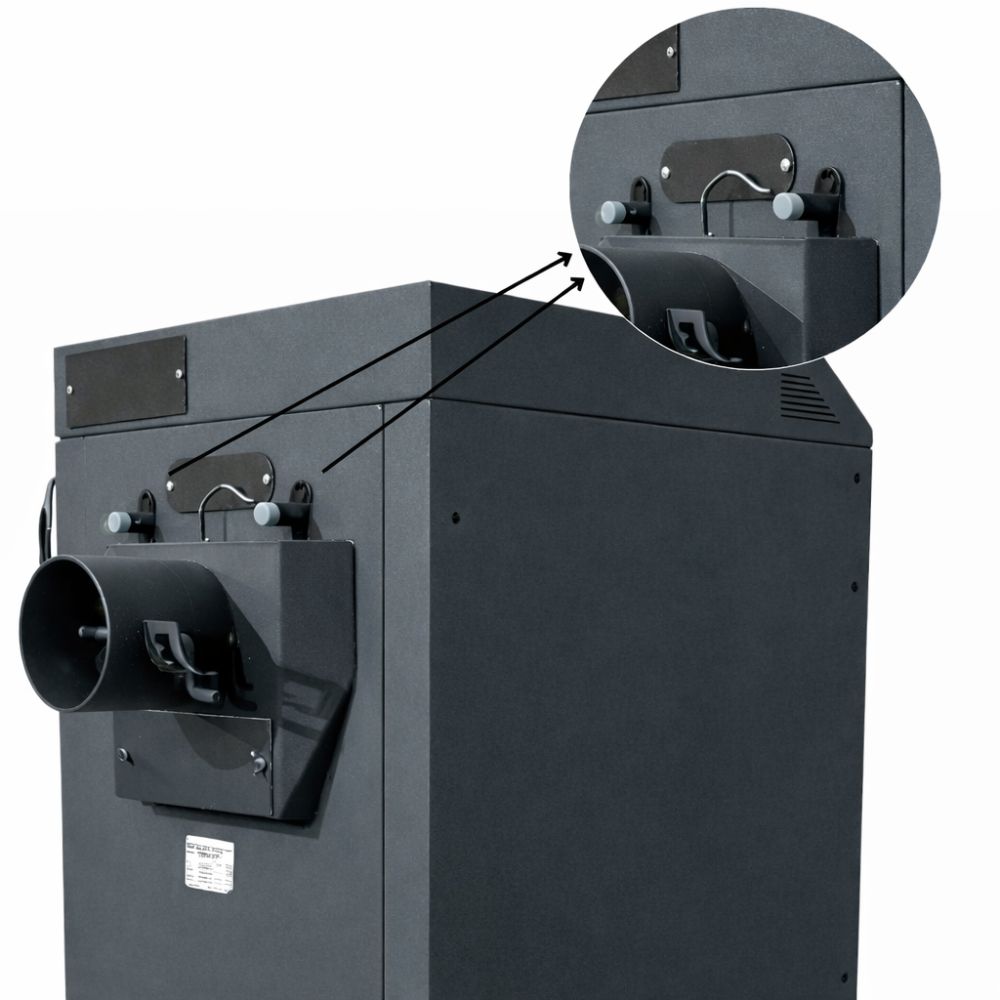

Kotel na tuhá paliva Balkan Energy 50, 50kW

Vlastnosti produktu:

Konstrukce:

- Těleso kotle je vyrobeno z vysoce kvalitní oceli o tloušťce 5 mm.
- Vyznačuje se velkou spalovací komorou s velkou teplosměnnou plochou a nízkou impedancí pro efektivnější tah.

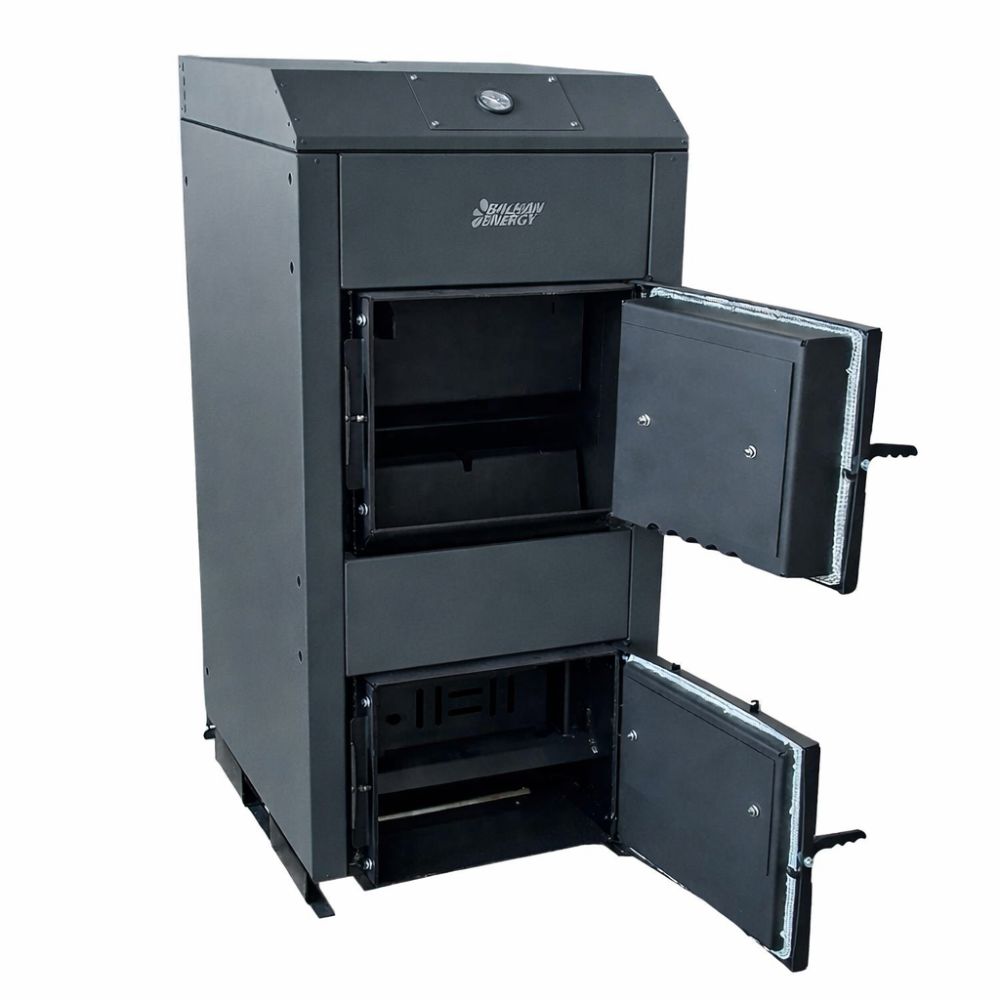

- Velká dvířka umožňují snadné nakládání velkých kusů dřeva.

Účinnost:

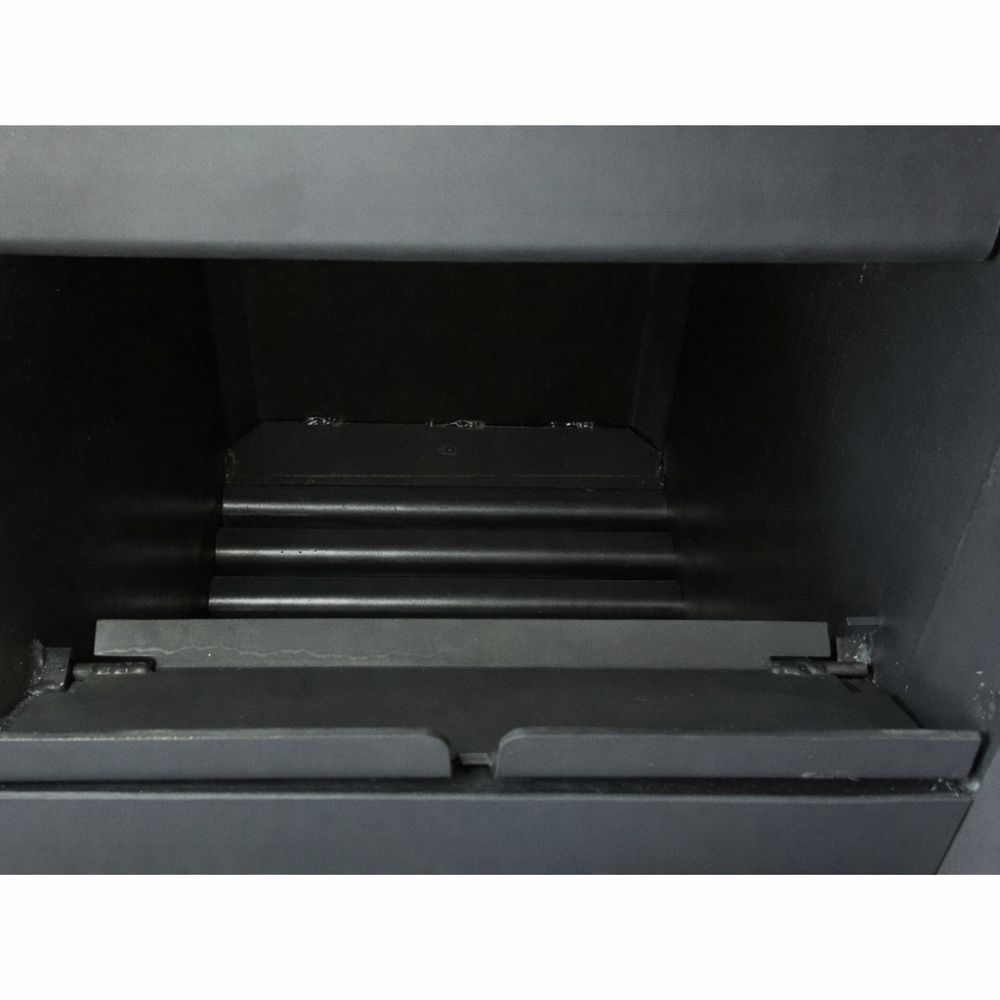

- Spalovací komora je žebrovaná a navržená s trojitým spalinovým kanálem pro maximální výměnu tepla.
- Třetí spalinová cesta je vybavena trubkami o velkém průměru, které účinně řídí proud výfukových plynů, s turbulátory, které regulují rychlost vystupujících spalin a optimalizují účinnost.
- Spalovací komora je zcela uzavřena pláštěm pro zvýšení účinnosti výměny tepla.
- Kotel je externě izolován hustou keramickou kamennou vlnou, navrženou tak, aby odolala vysokým teplotám.
- Termostatický regulátor tahu automaticky upravuje přívod vzduchu pro spalování otevíráním nebo zavíráním klapky na spodních dvířkách podle teploty kotle.

Další vlastnosti:

- Žebrovaná spalovací komora a trojitá výfuková cesta zlepšují výměnu tepla.
- Poslední výfuková cesta využívá potrubí velkého průměru a může přidat turbulátory pro úpravu rychlosti výfukových plynů.
- Spodní dvířka jsou navržena pro umístění hořáku na pelety s volitelnou hrdlovou přírubou.

Bezpečnostní funkce:

Pro zajištění bezpečného a spolehlivého provozu je zapotřebí několik bezpečnostních prvků:
- Mechanický řetězový termostat kotle na dřevo (regulátor trakce).
- 3barový přetlakový ventil (součástí výrobku).
- Tepelně expanzní chladič umístěný v zadní a horní části kotle musí být připojen k vodovodní síti pomocí tepelného ventilu s dálkovým čidlem (není součástí výrobku). V případě přehřátí tento systém uvolňuje vodu do výměníku tepla a odvádí přebytečné teplo do okolí.

certifikace:

Tento výrobek vyhovuje normám EN 303-5 a je certifikován CE.

Části kotle - schéma

1 - Spalovací komora
2 - Dvířka palivové nádrže

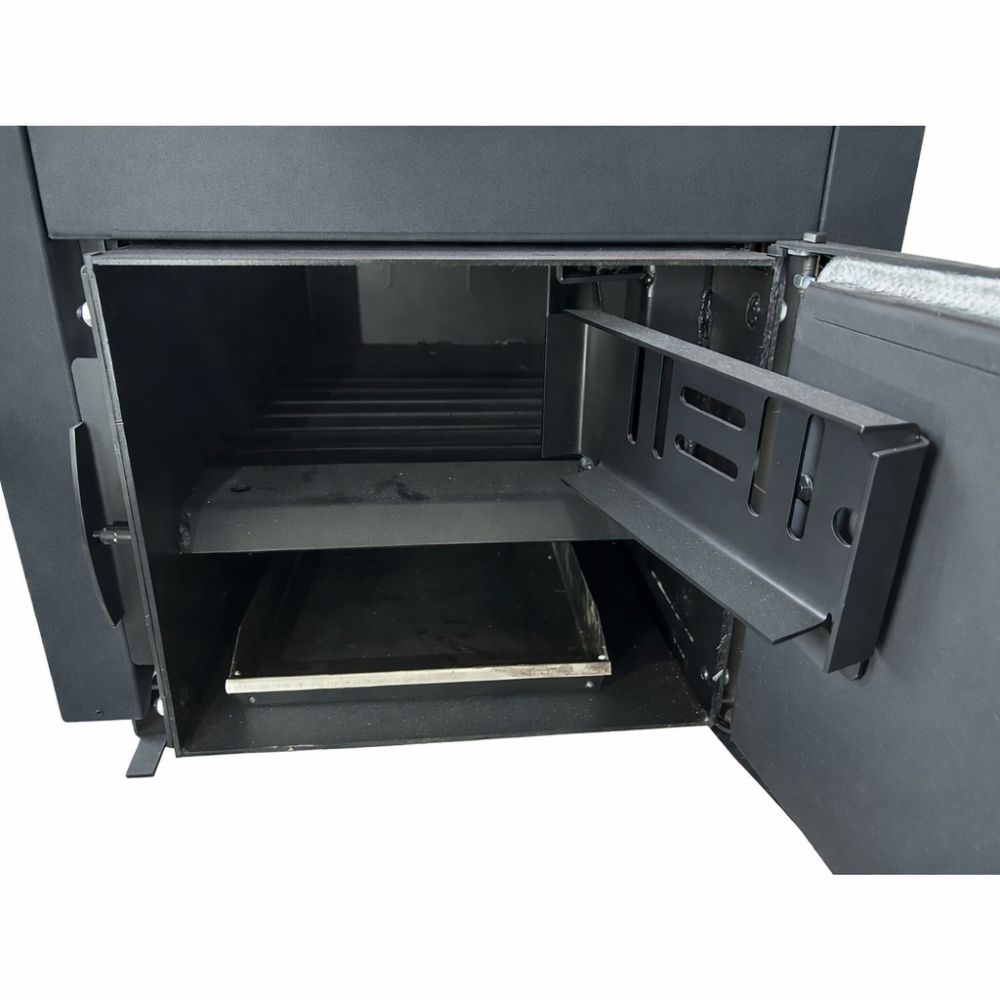

3 - Dvířka na čištění popela
4 - Tlakový ventilátor (pro kotle s ventilátorem)
5 - Regulace ST-81 zPID (pro kotle s ventilátorem)
6 - Komín

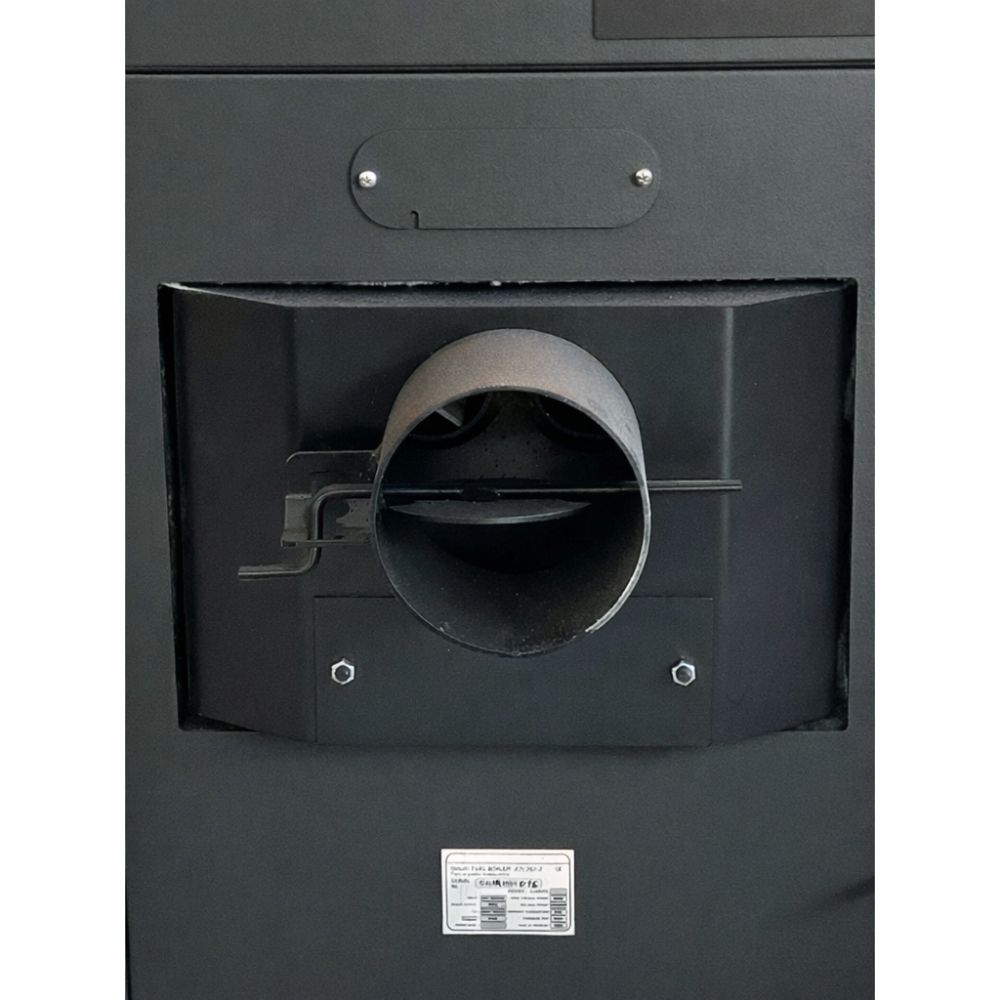

7 - Ventil pro regulaci tahu v komíně
8 - Kontrolní otvor pro čištění komína
9 - Čidlo teploměru (pro kotle bez ventilátoru)
10 - Havarijní spirála
11 - Ventil sekundárního vzduchu
12 - Ventil přívodu vzduchu (pro kotle bez ventilátoru)
13 - Mechanický regulátor teploty (pro kotle bez ventilátoru)
14 - Kryt kabelové zásuvky
15 - Revizní kryt pro čidla
16 - G 1½“ šroubení pro přívod vody
17 - G 1½“ šroubení pro odvod vody
18 - G ½“ Přípojka pro plnění a vypouštění kotle
19 - Hořák kryt montážního otvoru
20 - Bezpečnostní poklop na popel
21 - Dvířka pro zajištění komína
22 - Horní bezpečnostní dvířka
23 - Popelník
24 - Rozdělovač vzduchu
25 - Pojistka
26 - Bezpečnostní termostat kotle – STB

Příklady schémat připojení kotle k různým typům topných zařízení
