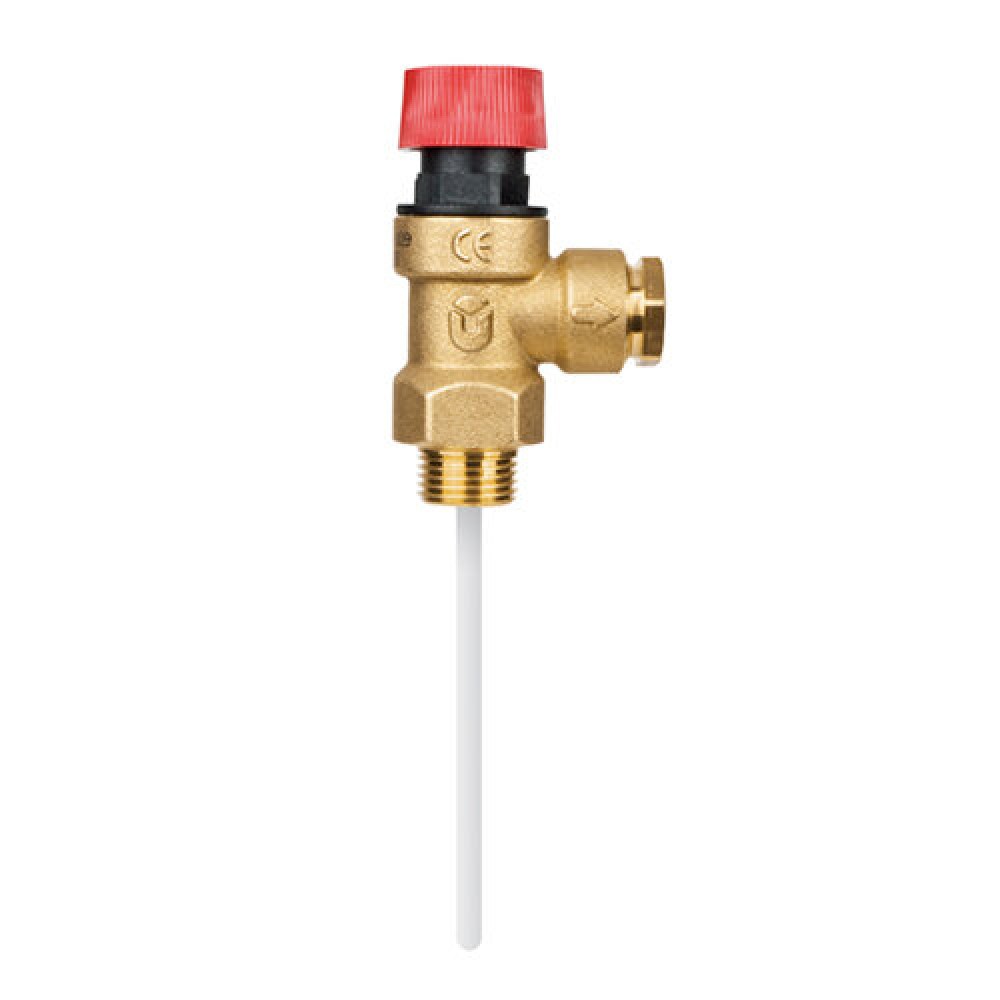

Pojistný ventil s dvojitou funkcí, teplota a tlak, velikost ⌀18 x 1/2"

Funkce:

Pojistný ventil TP s dvojitou funkcí řídí a omezuje teplotu a tlak horké vody obsažené v domácím akumulačním ohřívači a zabraňuje tomu, aby mohla dosáhnout teploty nad 100 °C s tvorbou páry. Po dosažení nastavení ventil vypustí dostatečné množství vody do atmosféry, aby se teplota a tlak vrátily do provozních limitů systému. Tato konkrétní řada ventilů je certifikována jako vyhovující výkonnostním požadavkům evropské normy EN 1490 (pro nastavení 4 - 7 - 10 barů).

Provoz:

Ventil otevře výstup při dosažení nastavení pro:

• Teplota: Termostatická sloučenina uvnitř teplotního čidla ponořeného v zásobníkovém ohřívači teplé vody se při zvýšení teploty rozpíná. Tato expanze způsobí, že se tlačný kolík pohybuje a působí na uzávěr otevírající ventil. Ventil je nastaven tak, aby se otevřel při teplotách nad 90°C.
• Tlak: uzávěr, proti kterému stojí nastavená pružina, se při dosažení nastaveného tlaku zvedne a úplně otevře výstup. Nastavení tlaku se volí podle maximálního povoleného tlaku v systému. S klesající teplotou a tlakem dochází k opačné akci s následným opětným uzavřením ventilu v rámci nastavených tolerancí.

CERTIFIKACE:

Značka CE TP: dvoufunkční pojistné ventily splňují základní bezpečnostní požadavky směrnice 97/23/ES týkající se tlakových zařízení (také nazývané PED). Jsou tedy zařazeny do kategorie IV a jsou opatřeny značkou CE.

*CERTIFIKACE VÝROBKU V SOULADU S EVROPSKOU STANDARDEM
EN 1490:*

Evropská norma EN 1490: 2000 s názvem „Stavební ventily – Kombinované teplotní a tlakové pojistné ventily – Zkoušky a požadavky“ popisuje konstrukční a výkonové specifikace, které musí mít pojistné ventily TP.
